제품 상세 정보:
결제 및 배송 조건:
|
| 색상: | 파란색 | 롤러 소재: | No.45 단조 강철 |
|---|---|---|---|
| 생산능력: | 30-35m/분 | 제어 시스템: | PLC |
| 두께: | 0.2-0.8 밀리미터 | 힘: | 11kw |
| 보증: | 2년 | 유형: | 타일 성형 기계 |
| 원료: | PPGI PPGL GI GL 알루민 컬러 스틸 코일 | 무게: | 5-15T |
| 전압: | 220/380/415/420/440V | 적용산업: | 재료사를 구축하기 |
| 상태: | 새로운 | ||
| 강조하다: | 금속 지붕 롤 성형 기계,강철 시트 롤 성형기 |
||
유압 컬러 강철 골판지 및 사다리꼴 지붕 시트 금속 롤 성형기
1. 유광 타일 지붕 기계의 특징
유광 타일 지붕 롤 성형기의 구성 요소는 다음과 같습니다: 디코일러, 롤 성형기 본체, 유압 절단, PLC 제어 시스템, 주 모터, 펌프 스테이션, 수신 테이블. 장비 특징: 유광 타일 지붕 롤 성형기는 고급 자동 제어 소프트웨어를 채택하고, 셔터 도어 기계는 생산 정보 관리를 실현하며, 전체 기계 자동 제어 시스템은 고도로 통합된 네트워크를 채택하여 자동화 시스템을 더욱 우수하게 만듭니다.
| 품목 번호 | 품목 이름 | 사양 |
| 1 | 공급 재료 너비 | 귀하의 필요에 따라 |
| 2 | 공급 재료 두께 | 0.3-0.8 mm 코일 시트 |
| 3 | 롤러 스테이션 | 11개 스테이션 |
| 4 | 샤프트 직경 | 70 mm |
| 5 | 생산성 | 30-35 m/min |
| 6 | 롤러 재료 | 45# + 0.05mm 크롬 |
| 7 | 샤프트 재료 | 45# + 0.05mm 크롬 |
| 8 | 무게 | 6.5톤 |
| 9 | 길이 | 6.5 m |
| 10 | 전압 | 380V 50Hz 3상 |
| 11 | 제어 | PLC |
| 12 | 디코일러 | 5톤 |
| 13 | 모터 | 7.5 kw |
| 14 | 구동 방식 | 체인 전송 |
| 15 | 체인 크기 | 1인치 |
| 16 | 절단 시스템 | 유압 커터 |
4. 롤 성형기에 대한 자세한 내용
(1) 유압 언코일러
무동력: 수동 디코일러; 최대 용량: 7T
코일 내경에 적합: 508mm, 적합한 코일 최대 외경: 1000mm
수동 동력은 코일 내부 표면을 확장합니다.
(2) 유압 절단
1) 포스트 절단을 채택하고, 절단을 중지합니다;
2) 절단 블레이드 재료는 담금질 처리된 Cr12입니다.
3) 우수한 강성을 위해 용접 프레임을 채택합니다.
4) 최종 제품 변형을 방지하기 위해 절단 프레임은 열처리되었습니다. 절단 길이 허용 오차 ±2mm.
5) 절단 동력은 유압 스테이션에서 제공됩니다.
6) 최종 제품은 PLC 컨트롤러에서 설정된 길이에 따라 절단될 수 있으며, 길이는 인코더로 자동 측정됩니다. 최종 제품이 설정된 길이에 도달하면 기계는 자동으로 제품 절단을 중지합니다. 이 작업을 마치면 기계가 계속 작동합니다.
(3) 유압 스테이션
1) 유압 커터에 동력을 공급합니다.
2) 모든 유압 부속품은 모두 중국 유명 브랜드 제품을 사용합니다.
4) 유압 모터 동력: 3KW
(4) PLC 제어 시스템
1) 이 시스템은 Delta PLC를 사용하여 모든 작업 동작을 제어합니다. 생산 수량과 각 조각 길이는 자동으로 측정됩니다. 롤 성형기를 제어하는 것이 편리합니다.
2) Delta 컨버터는 속도 기술을 조정하여 자동 생산을 실현합니다.
3) 텍스트 화면은 작업 데이터를 입력하고 취소합니다.
4) 친숙한 사람-기계 인터페이스 시스템은 작업물, 길이, 수량 등을 일괄 설정할 수 있습니다.
5) 인코더 카운트, 카운트 및 길이 측정 기능이 있습니다.
6) 적합한 전압: 380V/50HZ/3상 (구매자의 요구 사항에 따라 설계 가능)

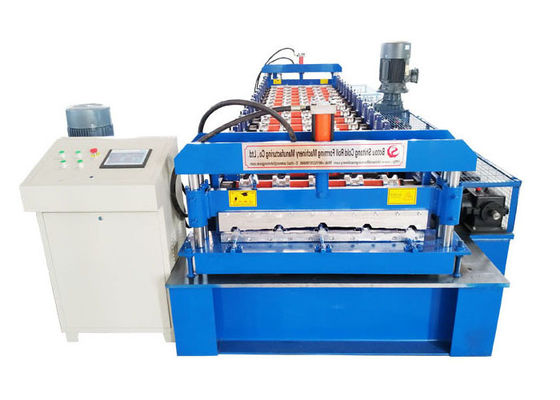

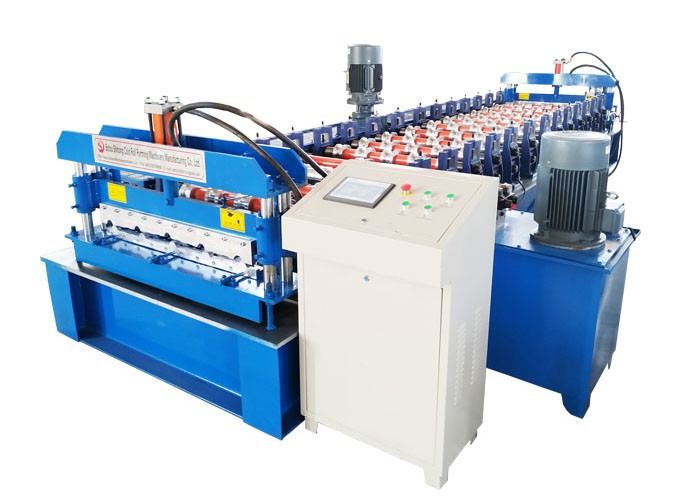

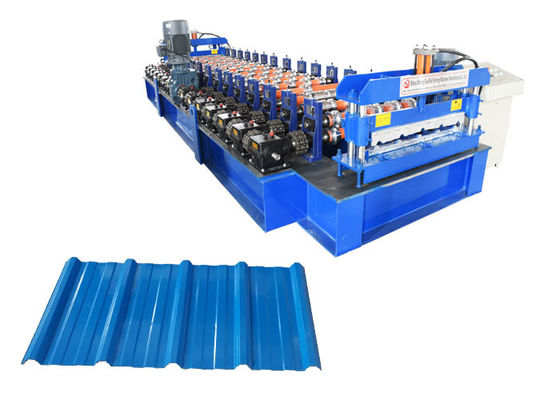

5. 참조용 기계 사진
